EJEMPLO 1
En el ejemplo que se te presenta a continuación se aprecian varias relaciones así como los datos que se incluye en cada una de ellas. Analiza con mucho detenimiento.
EJERCICIO 1
Instrucciones: Contesta los cuestionamientos que a continuación se te presentan.Comparte tus respuestas ante el resto del grupo.
1. ¿Cuántas relaciones existen en la base de datos y cuáles son?
2. ¿Qué atributos tiene la relación Oficinas?
3. ¿Qué atributos tiene la relación Personal?
4. ¿Qué atributos permite que compartan información las relaciones?
5. ¿Qué atributos funcionarían como llaves primarias?
EJERCICIO 2
Instrucciones: A partir de los casos presentados tanto en el ejercicio 2 como en el ejercicio 9 dela competencia anterior (3) genera dos bases de datos bajo el modelo relacional.Comparte tu trabajo ante el resto del grupo.
EJEMPLO 2
A partir de la información que se incluyó en la base de datos del ejemplo 1 en esta misma competencia, planteamos algunas preguntas y su respuesta mediante consultas elaboradas en SQL.
1. ¿Cuáles son los trabajadores que laboran en la oficina 01?
SELECT Nombre
FROM Personal
WHERE Of_num = 01
Interpretando cada sentencia de ese consulta:
SELECT Nombre Mostrará todos los datos que aparezcan en la columna nombre.
FROM Personal Los datos de la columna nombre que está en la relación llamada Personal.
WHERE Of_num = 01 para poder ser mostrado un nombre debe tener en la columna Of_num el número
01.Finalmente, el resultado de esta consulta será:NombreArtemioSoniaFlor
2. ¿Cuáles son los trabajadores que tienen un salario menor a $15,000?
SELECT Nombre
FROM Personal
WHERE Salario <>Interpretando cada sentencia de ese consulta:
SELECT Nombre Mostrará todos los datos que aparezcan en la columna nombre.
FROM Personal Los datos de la columna nombre que está en la relación llamada Personal.
WHERE Salario <>Finalmente, el resultado de esta consulta será:NombreIlychSergioArtemioVíctorJavierMiguelFlorHéctorRicardoRodrigo
3. ¿Cuáles son los trabajadores que trabajan en la oficina de Mérida?
SELECT Nombre
FROM personal
WHERE Of_num IN (SELECT Of_numFROM OficinasWHERE Población= 'Mérida')
Interpretando cada sentencia de ese consulta:
SELECT Nombre Mostrará todos los datos que aparezcan en la columna nombre.
FROM personal Los datos de la columna nombre que está en la relación llamada Personal.
WHERE Of_num IN aquí se crea lo que conoce como consulta anidada, es decir, lo que aparece en Of_num, tiene que pasar antes por una condición para ser seleccionado. Dicha condición se especifica en la consulta que se encuentra en el paréntesis que dice a grandes rasgos, seleccionar el of_num de la tabla oficinas donde población sea igual a Mérida.
(SELECT Of_numFROM OficinasWHERE Población= 'Mérida')
Finalmente, el resultado de esta consulta será:
Nombre
Víctor
EJEMPLO 3
Observemos de nueva cuenta el ejemplo 1 de esta competencia. Si planteamos las tablas y sus atributos, podríamos ver algo similar a lo siguiente.
jueves, 15 de mayo de 2008
domingo, 16 de marzo de 2008
EJERCICIOS ADICIONALES
PEPES S.A
Vamos a organizar la base de datos de la empresa PEPES SA, que se dedica al alquiler de maquinaria y que dispone de 3 delegaciones en Barcelona, Valencia y Granada.
PASO 1 en el diseño de una nueva Base de Datos: Es tener claro toda la informaciòn que nos interesa registrar.
Contrato de alquiler nº57AB01
Maquinaria alquilada CAMPE7
Descripciòn Camiòn Pesado nº7
Precio Alquiles Diario $1500
Cliente Paco Martinez
NIF 37259492H
Direcciòn c/Los pepinos 57,2º,4º
Poblaciòn 08083-Barcelona
Fecha contrato 13/7/2004
Dìas 15
Oficina Valencia
Maquinaria alquilada CAMPE7
Descripciòn Camiòn Pesado nº7
Precio Alquiles Diario $1500
Cliente Paco Martinez
NIF 37259492H
Direcciòn c/Los pepinos 57,2º,4º
Poblaciòn 08083-Barcelona
Fecha contrato 13/7/2004
Dìas 15
Oficina Valencia
PASO 2: Es separar la informacion en diferentes temas: cada tema serà una tabla.
Datos de Alquiler:
Contrato de AlquilerFecha de contrato
Oficina.
Oficina.
Datos de Maquina:
Maquinaria alquilada
Descripciòn
Precio alquiles diario.
Datos del cliente:
cliente
NIF
Direcciòn
Poblaciòn.
Resulta que la empressa PEPES SA, no sabemos como lo consigue, pero cuando tiene un cliente que le alquila una maquina, nunca màs le alquila otra; en definitiva, no tenemos la necesidad de guardar la informaciòn de los clientes en una tabla separada.
PASO 2:
Alquiles:
Alquiles:
Contrato de alquiler
Fecha
Dìas
Oficina
Clientes
NIF
Direcciòn
Poblaciòn
Màquina:
Maquina Alquilada:
Descripciòn
Precio
PASO 3: Es localizar el campo mas caracteristico de cada tabla, es decir el campo (o campos) que caracteriza cada registro:2 registros distintos no pueden tener el valor en la clave y no puede existir un registro con clave vacìa.
La clave principal o LLAVE es: Comtrato de alquiler y...
La calve principal o LLAVE es: Maquina alquilada.
El campo clave principal de la tabla alquileres debe ser numero de alquiler y en el caso de la tabla màquinas, el campo còdigo màquina.
PASO 4: Es tener clara la relaciòn (o relaciones) que hemos de imponer a nuestras tablas: hemos de incluir la informaciòn de maquinas en alquileres, para ello en la segunda tabla necesitamos un campo especial para poder conectar la tabla maquinas, este campo se le llama clave externa y le podriamos poner el nombre Cod Màquina.
PASO 5: Es hacerlo en el ordenador es decir en ACCESS:
Primero se creo la base de datos y la guardamos en C con el nombre de PEPES SA; despues empezamos a crear los campos de una tabla para asi crear la tabla y ponerle los datos del cliente, de la maquina y del alquiler.
Precio
PASO 3: Es localizar el campo mas caracteristico de cada tabla, es decir el campo (o campos) que caracteriza cada registro:2 registros distintos no pueden tener el valor en la clave y no puede existir un registro con clave vacìa.
La clave principal o LLAVE es: Comtrato de alquiler y...
La calve principal o LLAVE es: Maquina alquilada.
El campo clave principal de la tabla alquileres debe ser numero de alquiler y en el caso de la tabla màquinas, el campo còdigo màquina.
PASO 4: Es tener clara la relaciòn (o relaciones) que hemos de imponer a nuestras tablas: hemos de incluir la informaciòn de maquinas en alquileres, para ello en la segunda tabla necesitamos un campo especial para poder conectar la tabla maquinas, este campo se le llama clave externa y le podriamos poner el nombre Cod Màquina.
PASO 5: Es hacerlo en el ordenador es decir en ACCESS:
Primero se creo la base de datos y la guardamos en C con el nombre de PEPES SA; despues empezamos a crear los campos de una tabla para asi crear la tabla y ponerle los datos del cliente, de la maquina y del alquiler.
sábado, 8 de marzo de 2008
EJERCICIO 3
Instrucciones: Al igual que en el ejercicio anterior señala los posibles atributos para una base de datos que permita el control de informacion de un salon de fiestas.
EJERCICIO 2
Instrucciones: Expresa los atributos que consideras debe llevar una base de datos para gestionar el control de una biblioteca tomando en cuenta que solo existen libros para consulta en el mismo edificio, no existe el prestamo a domicilio, ni otro tipo de materiales tales como revistas, periodicos, etc.
viernes, 29 de febrero de 2008
DESARROLLO (Ejemplos,Ejercicios y Practicas)
Desarrollo
Durante el desarrollo de esta competencia adquirirás habilidades, destrezas y actitudes que te permitan editar y manipular modelos entidad/relación, así como aplicar la cardinalidad demapeo, crear diseño y diagramas entidad/relación que permiten reducir los diagramas deforma lógica y estructurada para un mejorar análisis y creación de las bases de datos segúnlo especificado por el usuario.Ejemplos 1

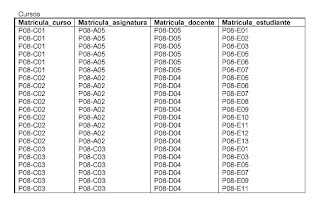

1.- Observa detalladamente las siguientes "tablas" de una escuela cualquiera, analiza los "atributos" que tienen en común. Es de vital importancia que tu atención no se centreen los datos que contiene cada tabla. Discute con tus compañeros tus observaciones.
Ejercicio 1
Instrucciones .- Con base en la información presentada en el ejemplo anterior, responde a loscuestionamientos que a continuación se te presentan:
¿Qué materias impartes los docentes?
¿Qué estudiantes repiten al menos 2 cursos?
¿Qué cursos son los que se están ofertando?
¿Cuántos docentes van a impartir cursos?
¿Existe algún estudiante que no se va a inscribir en algún curso?
¿Cuáles son los "atributos" que permiten enlazar a las "tablas"?

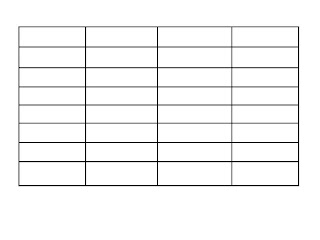

Señala los "atributos" de cada "tabla" en los espacios siguientes:
CONOCIMIENTOS PREVIOS
-Modelo entidad/relación
-Cardinalidad de mapeo
-Campo clave
-Diagrama entidad/relación
UNA BASE DE DATOS es un conjunto de datos organizados para un uso determinado. La recopilación de datos comparte características comunes, es decir que los datos tienen la misma estructura. En nuestro sistema Informático podemos almacenar un directorio telefónico, la información de los empleados de una empresa o estudiantes de un colegio.
Dato: es todo aquello que deseamos almacenar y recuperar en el futuro. Éstos pueden ser texto, números, fechas, imágenes, entre otros.
El SISTEMA GESTOR DE BASE DE DATOS (SGBD), es aquel programa que actúa como un intermediario entre los usuarios y los datos. Debe cumplir con una serie de funciones como permitir la descripción de los datos, definición de sus propiedades y relaciones entre ellos, como también el insertar, suprimir y modificar los datos.
MOTOR DE LA BASE DE DATOS: es el encargado del manejo interno de los archivos de la base de datos, de la integridad, seguridad, estabilidad y correcto funcionamiento de la misma.En Microsoft Access, la extensión de los archivos es .MDB (Microsoft Data Base) y el motor para manejar estos archivos se llama “Microsoft Jet”. Consta de archivos .DLL (llamados librerías), que vienen con el Sistema Operativo Windows. Cuando Access se instala, se instalan consigo varias versiones de Microsoft Jet.
DAO: Data Access Object. Es el tradicional Microsoft Jet de Microsoft
ADO: ActiveX Data Object. Es el nuevo modelo que soporta componente
ActiveXRDO: Remote Data Object. Motor para el acceso a bases de datos remotas.
SQL (Structure query Language): lenguaje de consulta estructurado, utilizado en una base de datos relacional. Los comandos SQL pueden utilizarse para trabajar interactivamente con una base de datos o pueden incluirse en un lenguaje de programación para servir de interfaz a una base de datos.
Algunas de las razones de mayor importancia para crear una base de datos:
- Se facilita la gestión Al disponer de demasiados archivos- Los datos se pueden utilizar para transacciones y análisis
- Los datos se pueden compartir con otros usuarios
- Se controla y asegura el acceso a los datos
- Ahorro de tiempo: ya que es muy sencillo agregar, cambiar, eliminar y encontrar información.
-Precisión: la información es precisa porque solo se tienen que modificar los datos en un solo lugar. Los informes se pueden personalizar de tal manera que muestre únicamente lo que se desea ver.
Una Base de datos está formada por diferentes objetos para conservar, almacenar y manipular la información. Estos son Tablas, consultas, formularios. Informes, Módulos, Macros.
1. MODELO ENTIDAD-RELACIÓN
El modelo entidad relación se basa en una percepción de un mundo real que consiste en un conjunto de elementos básicos llamados entidades y relaciones entre estos elementos.
Una Entidad es un conjunto de elementos que existen y se distinguen de otros elementos gracias a que tienen características propias (Atributos) que los describen. Por ejemplo, Juan Esteban Henao con Número de cédula 10.022.723, de 22 años de edad, del sexo masculino es un elemento del conjunto Empleados de una empresa en particular. De esta forma podemos tener entidades como: Materias, Estudiantes, Profesores, Vehículos, países, etc. cada una con características que describen y diferencian cada elemento.
Los Atributos son las características por las cuales puedo describir una Entidad y que a su vez no tienen características propias (Atributos) representativas. Por ejemplo; De la Entidad Vehículos puedo establecer Atributos como marca, modelo, color, chasis, placa, etc. Estas son características propias del vehículo, es decir, hablan de un vehículo en particular y lo diferencian de otros, el dueño del vehículo no puede ser un atributo del vehículo ya que no define al vehículo y este además tiene atributos propios que lo definen, como nombre, cedula, dirección, teléfono, edad, sexo, etc.Hay entidades que no necesitan ser diferentes, por ejemplo en un colegio es posible definir la entidad Estudiantes y definir la entidad Profesores y a simple vista podrían tener los mismos atributos, como documento de identidad, nombre, edad, teléfono, dirección, sexo, etc. De esta manera se podría malinterpretar y crear una sola entidad con el nombre de Personas, que podrían ser tanto los estudiantes como los profesores pero estas practicas no son convenientes, por tal motivo los nombres deberán ser lo más específicos posible tanto para las entidades como para los atributos es decir, que el nombre de las entidades hable específicamente de los elementos que posee y el nombre de los atributos hable de la entidad a la que pertenece. Por ejemplo:
Los posibles atributos de la entidad estudiantes son:
Documento _ estudiante
Nombre_ estudiante
Edad_ estudiante
Teléfono_ estudiante
Dirección_ estudiante
Sexo_ estudiante.
osibles atributos del conjunto de entidades profesores son:
Documento _ profesor
Nombre_ profesor
Edad_ profesor
Teléfono_ profesor
Dirección_ profesor
Sexo_ profesor
SIMBOLOGÍA DEL MODELO ENTIDAD RELACIÓN
Rectángulo: Se utiliza para representar las entidades.
Elipses: Se utiliza para representar los atributos.
Rombos: Se utiliza para representar relaciones entre entidades.
Líneas: Se utilizan para conectar atributos a entidades y entidades a relaciones.
De esta manera ahora podemos establecer una representación grafica de una situación de relación entre los estudiantes y los profesores en donde se relaciones por medio de una clase.
Otro ejemplo puede ser la relación que existe entre los vehículos y su propietario: INALIDAD
La Cardinalidad es simplemente la forma en que se relacionan las Entidades, es más fácil entenderlo desde el ejemplo:
Hay tres formas básicas de relación entre entidades:
1.- Uno a Uno (1 : 1 )Si en un banco cualquiera, Un cliente solo puede tener una sola deuda y la deuda solo puede estar a nombre de un cliente entonces, la relación entre estas dos entidades es de (1 : 1)
2.- Uno a varias (1 : N)Si en un banco cualquiera, una deuda puede pertenecer únicamente a un cliente y un cliente puede tener varias deudas entonces, la relación entre estas dos entidades es de (1 : N)
3.- Varias a Varias (N : N)Si en un banco cualquiera, una deuda puede pertenecer a varios clientes (como en las deudas comunes que tiene varios miembros de la familia) y un cliente puede tener varias deudas entonces, la relación entre estas dos entidades es de (N : N)
Como podemos ver la CARDINALIDAD depende de las condiciones de la realidad y de la lógica. Por cada línea que una dos entidades, debe establecerse su CARDINALIDAD.
3. Clave Principal O Llave Primaria
Es importante que cada entidad tenga al menos un atributo que sea único e irrepetible dentro del conjunto; por ejemplo muchos estudiantes pueden llamarse Juan Esteban Henao, pueden tener el misma edad y cantidad de características similares, pero el documento de identidad será único para cada estudiante. Este atributo es la Llave Primaria.
La Llave Primaria deberá existir en cada entidad y se representara por un asterisco antes del nombre:
REGLAS Y TRUCOS
-Cardinalidad de mapeo
-Campo clave
-Diagrama entidad/relación
UNA BASE DE DATOS es un conjunto de datos organizados para un uso determinado. La recopilación de datos comparte características comunes, es decir que los datos tienen la misma estructura. En nuestro sistema Informático podemos almacenar un directorio telefónico, la información de los empleados de una empresa o estudiantes de un colegio.
Dato: es todo aquello que deseamos almacenar y recuperar en el futuro. Éstos pueden ser texto, números, fechas, imágenes, entre otros.
El SISTEMA GESTOR DE BASE DE DATOS (SGBD), es aquel programa que actúa como un intermediario entre los usuarios y los datos. Debe cumplir con una serie de funciones como permitir la descripción de los datos, definición de sus propiedades y relaciones entre ellos, como también el insertar, suprimir y modificar los datos.
MOTOR DE LA BASE DE DATOS: es el encargado del manejo interno de los archivos de la base de datos, de la integridad, seguridad, estabilidad y correcto funcionamiento de la misma.En Microsoft Access, la extensión de los archivos es .MDB (Microsoft Data Base) y el motor para manejar estos archivos se llama “Microsoft Jet”. Consta de archivos .DLL (llamados librerías), que vienen con el Sistema Operativo Windows. Cuando Access se instala, se instalan consigo varias versiones de Microsoft Jet.
DAO: Data Access Object. Es el tradicional Microsoft Jet de Microsoft
ADO: ActiveX Data Object. Es el nuevo modelo que soporta componente
ActiveXRDO: Remote Data Object. Motor para el acceso a bases de datos remotas.
SQL (Structure query Language): lenguaje de consulta estructurado, utilizado en una base de datos relacional. Los comandos SQL pueden utilizarse para trabajar interactivamente con una base de datos o pueden incluirse en un lenguaje de programación para servir de interfaz a una base de datos.
Algunas de las razones de mayor importancia para crear una base de datos:
- Se facilita la gestión Al disponer de demasiados archivos- Los datos se pueden utilizar para transacciones y análisis
- Los datos se pueden compartir con otros usuarios
- Se controla y asegura el acceso a los datos
- Ahorro de tiempo: ya que es muy sencillo agregar, cambiar, eliminar y encontrar información.
-Precisión: la información es precisa porque solo se tienen que modificar los datos en un solo lugar. Los informes se pueden personalizar de tal manera que muestre únicamente lo que se desea ver.
Una Base de datos está formada por diferentes objetos para conservar, almacenar y manipular la información. Estos son Tablas, consultas, formularios. Informes, Módulos, Macros.
1. MODELO ENTIDAD-RELACIÓN
El modelo entidad relación se basa en una percepción de un mundo real que consiste en un conjunto de elementos básicos llamados entidades y relaciones entre estos elementos.
Una Entidad es un conjunto de elementos que existen y se distinguen de otros elementos gracias a que tienen características propias (Atributos) que los describen. Por ejemplo, Juan Esteban Henao con Número de cédula 10.022.723, de 22 años de edad, del sexo masculino es un elemento del conjunto Empleados de una empresa en particular. De esta forma podemos tener entidades como: Materias, Estudiantes, Profesores, Vehículos, países, etc. cada una con características que describen y diferencian cada elemento.
Los Atributos son las características por las cuales puedo describir una Entidad y que a su vez no tienen características propias (Atributos) representativas. Por ejemplo; De la Entidad Vehículos puedo establecer Atributos como marca, modelo, color, chasis, placa, etc. Estas son características propias del vehículo, es decir, hablan de un vehículo en particular y lo diferencian de otros, el dueño del vehículo no puede ser un atributo del vehículo ya que no define al vehículo y este además tiene atributos propios que lo definen, como nombre, cedula, dirección, teléfono, edad, sexo, etc.Hay entidades que no necesitan ser diferentes, por ejemplo en un colegio es posible definir la entidad Estudiantes y definir la entidad Profesores y a simple vista podrían tener los mismos atributos, como documento de identidad, nombre, edad, teléfono, dirección, sexo, etc. De esta manera se podría malinterpretar y crear una sola entidad con el nombre de Personas, que podrían ser tanto los estudiantes como los profesores pero estas practicas no son convenientes, por tal motivo los nombres deberán ser lo más específicos posible tanto para las entidades como para los atributos es decir, que el nombre de las entidades hable específicamente de los elementos que posee y el nombre de los atributos hable de la entidad a la que pertenece. Por ejemplo:
Los posibles atributos de la entidad estudiantes son:
Documento _ estudiante
Nombre_ estudiante
Edad_ estudiante
Teléfono_ estudiante
Dirección_ estudiante
Sexo_ estudiante.
osibles atributos del conjunto de entidades profesores son:
Documento _ profesor
Nombre_ profesor
Edad_ profesor
Teléfono_ profesor
Dirección_ profesor
Sexo_ profesor
SIMBOLOGÍA DEL MODELO ENTIDAD RELACIÓN
Rectángulo: Se utiliza para representar las entidades.
Elipses: Se utiliza para representar los atributos.
Rombos: Se utiliza para representar relaciones entre entidades.
Líneas: Se utilizan para conectar atributos a entidades y entidades a relaciones.
De esta manera ahora podemos establecer una representación grafica de una situación de relación entre los estudiantes y los profesores en donde se relaciones por medio de una clase.
Otro ejemplo puede ser la relación que existe entre los vehículos y su propietario: INALIDAD
La Cardinalidad es simplemente la forma en que se relacionan las Entidades, es más fácil entenderlo desde el ejemplo:
Hay tres formas básicas de relación entre entidades:
1.- Uno a Uno (1 : 1 )Si en un banco cualquiera, Un cliente solo puede tener una sola deuda y la deuda solo puede estar a nombre de un cliente entonces, la relación entre estas dos entidades es de (1 : 1)
2.- Uno a varias (1 : N)Si en un banco cualquiera, una deuda puede pertenecer únicamente a un cliente y un cliente puede tener varias deudas entonces, la relación entre estas dos entidades es de (1 : N)
3.- Varias a Varias (N : N)Si en un banco cualquiera, una deuda puede pertenecer a varios clientes (como en las deudas comunes que tiene varios miembros de la familia) y un cliente puede tener varias deudas entonces, la relación entre estas dos entidades es de (N : N)
Como podemos ver la CARDINALIDAD depende de las condiciones de la realidad y de la lógica. Por cada línea que una dos entidades, debe establecerse su CARDINALIDAD.
3. Clave Principal O Llave Primaria
Es importante que cada entidad tenga al menos un atributo que sea único e irrepetible dentro del conjunto; por ejemplo muchos estudiantes pueden llamarse Juan Esteban Henao, pueden tener el misma edad y cantidad de características similares, pero el documento de identidad será único para cada estudiante. Este atributo es la Llave Primaria.
La Llave Primaria deberá existir en cada entidad y se representara por un asterisco antes del nombre:
REGLAS Y TRUCOS
- Un modelo entidad relación son las relaciones existentes entre un conjunto de entidadesy Nunca pueden haber relaciones circulares.
- No pueden haber entidades o relaciones independientes.
- Un rombo solo puede unir dos entidades.
- Una entidad puede estar relacionada con varias entidades pero con rombos separados.
- Cuando encuentro un Atributo que posee características propias (Atributos) como el dueño del vehículo, este no podrá ser Atributo y pasara a ser una Entidad.
- Toda Entidad se nombra en plural y los Atributos en Singular.
COMPETENCIA 3
HABILIDAD: 1. Describir las entidades, atributos y relaciones de un modelo entidad relación.
RESULTADO DE APRENDIZAJE: Al finalizar esta habilidad estarás en posibilidad de aplicar la descripción de entidades, atributos y relaciones mediante el modelo entidad – relación.
RESULTADO DE APRENDIZAJE: Al finalizar esta habilidad estarás en posibilidad de aplicar la descripción de entidades, atributos y relaciones mediante el modelo entidad – relación.
Ejercicio 1
Instrucciones .- Con base en la información presentada en el ejemplo anterior, responde a loscuestionamientos que a continuación se te presentan:
¿Qué materias impartes los docentes?
Historia del arte de predecir el futuro, teoria general de la prediccion del futuro, teoriageneral del esoterismo, esoterismo I, artes adivinatorias I, artes adivinatorias II, el melodrama en Mexico, melodramas modernos, artes oscuras I, artes oscuras II.
¿Qué estudiantes repiten al menos 2 cursos?
P08-E01:Llych Antonio Ramos Guardado, P08-E05: Sonia Patricia Ramos Saucedo, P08-E06: Maria Felix Roldan Lopez, P08-E03: Artemio Lemus Ruiz, P08-E09: Miguel Angel Aguilar Angeles y P08-E011: Hector Ortiz Cisneros y P08-E07: Javier Sanchez Perez
¿Qué cursos son los que se están ofertando?
P08-C01, P08-C02 y P08-C03
¿Cuántos docentes van a impartir cursos?
2 docentes: P08-D05 Julio Cesar Flores Olivares y P08-D04 Manuel Gilberto Mendez Monforte.
¿Existe algún estudiante que no se va a inscribir en algún curso?
Si 3 docentes: P08-D02 Jose Ramon Archundia, P08-D01 Ismael Enrique Lee Cong y P08-D03 Maria Lina Sanchez Rama.
¿Cuáles son los "atributos" que permiten enlazar a las "tablas"?
Alumnos: matricula estudiante, apellidos, nombre, fecha de nacimento y estado; Profesores: matricula docente, apellidos, nombre y carrera; Asignaturas: matricula asignatura y nombre de curso; Cursos: matricula curso, matricula asignada, matricula docente y matricula estudiante.
Señala los "atributos" de cada "tabla" en los espacios siguientes:
Ejercicio 2
Instrucciones para el alumno.- Expresa los "atributos" que consideras debe llevar una base de datos para gestionar el control de una biblioteca, tomando en cuenta que sólo existen libros para consulta en el mismo edificio, no existe el préstamo a domicilio, ni otro tipo de materiales tales como revistas, periódicos, videos, etc. No es necesario rellenar todos los espacios que se te presentan, aún así, si ocuparas mas los puedes incluir.
Entidad: Video (cinco entidades con sus atributos y justificación)
Nombre del atributo Justificación
Director:Para saber quien la hizo y como trabaja
Titulo:Para saber como se va a llamar la pelicula
Genero: Para saber si es apta para toda la Famila o nadamas a los Adolescentes o Adultos
Ejercicio 3
Instrucciones para el alumno.- Al igual que en ejercicio anterior, señala los posibles "atributos" para una base de datos que permita el control de información de un salón de fiestas infantiles. Realiza el análisis con mucho detalle has tus anotaciones.
Entidad: Promociones que tiene el Salon de Fiestas
Nombre y atributo de la Justificacion: Comida:Para que los clientes no batallen en comprar y aparte les sale mas barato(Comida,Pastel,Bolsitas),Show:Para que no esten apurados en buscar entreteniemiento en para los niños,Juegos:Para que despues del show los niños vallan a jugar,Piñata:Para que los padres no batallen en comprar una piñata y aparte sera del Personaje favorito del niño.
Ejercicio 4
HABILIDAD: 2. Aplicar la cardinalidad de mapeo.3. Establecer la clave primaria.RESULTADO DE APRENDIZAJE: Con estas habilidades podrás aplicar los diversos tipos decardinalidad de mapeo a las entidades que aparecen en una base de datos; así como identificar el atributo o los atributos que determinarán la clave primaria de un conjunto de entidades.
Ejemplo 2
Los siguientes son los datos de los jugadores de cada equipo que participó en el torneo relámpago de básquetbol de las pasadas fiestas ejidales en "Mexcaltitán". Analiza tanto los atributos como las entidades de esta pequeña base de datos.
Ejercicio 5 (investiga tipos de relaciones que existen access)
Instrucciones para el alumno.- A partir del análisis realizado en ejemplo anterior, responde a los siguientes cuestionamientos. Discute tus respuestas con los compañeros de grupo.
1. ¿Con cuántos equipos puede inscribirse cada jugador? R= 1 equipo
2. ¿Cuántos jugadores puede tener inscritos cada equipo? R= 7
3. ¿Qué tipo de relación existe entonces, entre los equipos y los jugadores? R= De uno a varios, por que un equipo puede tener varios jugadores.
Ejercicio 6
Instrucciones para el alumno.- en los espacios que se presentan a continuación describe un caso para cada una de las cardinalidades de mapeo que se te plantean. Fundamenta tus ejemplos. Finalmente muestra a tus compañeros tus ejemplos.
Ejercicio 7
Instrucciones para el alumno.- A continuación se te presentan casos de bases de datos y sus relaciones, realiza la reflexión sobre cada caso y emite un juicio con respecto al tipo de cardinalidad que prevalece en cada uno. Una vez que hayas realizado tus conclusiones, comparte tus reflexiones con tus compañeros de grupo.
Ejercicio 8
Instrucciones para el alumno.- En los conjuntos de entidades que se presentan a continuación determina los atributos que pudieran tener la función de llaves primarias; no olvides justificar tu elección.
Ejercicio 9
Instrucciones para el alumno.- En los espacios asignados delante de este cuadro plantea una base de datos para el siguiente caso:
Se desea diseñar una base de datos para un plantel CECyTE que contenga información sobre los alumnos (CURP, nombre, apellidos y dirección), las asignaturas (nombre) y las carreras(Nombre y bachillerato al que pertenecen) que se pueden estudiar.
un modelo E-R teniendo en cuenta las siguientes restricciones:
• Un alumno puede estar matriculado en muchas asignaturas.
• Una asignatura sólo puede pertenecer a una sola carrera, aunque haya asignaturas con el mismo nombre en varias carreras.
• Una carrera puede tener muchas asignaturas.Determinar cuáles son los atributos que servirán como llaves primarias en cada conjunto de entidades; justifica tu elección.
Exponer tu trabajo ante tus compañeros de clase.
HABILIDAD: 4. Diseñar el diagrama Entidad/Relación.
RESULTADO DE APRENDIZAJE: Con esta habilidad estarás en posibilidad de generar eldiagrama entidad – relación a partir una base de datos.
Instrucciones para el alumno.- Para darle seguimiento a los ejercicios desarrollados durante esta competencia, vamos a retomar el ejercicio 9, en donde diseñaste los conjuntos de entidades y definiste las llaves primarias para una base de datos de un plantel CECyTE.Añade a esta base de datos las relaciones que deben establecerse entre los diferentes conjuntos de entidades ahí incluidas.
Luego crea en una presentación electrónica el diagrama E-R correspondiente. Muestra tu trabajo ante el resto del grupo.
RESULTADO DE APRENDIZAJE: Con esta habilidad estarás en posibilidad de hacer lareducción de cualquier diagrama Entidad – Relación a tablas.
EJERCICIO 11
EJERCICIO 12
PRACTICA 1
Competencia.- 3. Diseñar un modelo Entidad/Relación empleando diagramas.
Habilidades.-
1. Describir las entidades, atributos y relaciones de un modelo entidad relación.
2. Aplicar la cardinalidad de mapeo.
3. Establecer la clave primaria.
4. Diseñar el diagrama entidad/relación.
5. Reducir los diagramas Entidad/Relación a tablas.Elaborar todo lo anterior en una presentación electrónica.
Caso 1:
Una organización necesita elaborar una base de datos. En dicha organización sólo se considerandos tipos distintos de empleados: los basificados y los de confianza. De todos ellos debe conocerse el DNI y nombre.
Sólo para los basificados, es necesario incluir su nivel y su fecha de ingreso en la empresa.Mientras que para los de confianza es necesario considerar el grupo al que pertenecen y suespecialidad.
Caso 2:
Un grupo de agencias de viajes nos ha solicitado el diseño de una base de datos que almacene lainformación relativa al alojamiento y los vuelos que sus clientes contratan. Los datos que se desean almacenar son los siguientes:
• Datos de cada agencia de viajes: código de agencia (único), nombre, dirección y teléfono.
• Datos de cada hotel: código de hotel (único), nombre, dirección, teléfono y número de plazasdisponibles para este grupo de agencias de viajes.
• Datos de cada vuelo: número de vuelo (único), fecha y hora de salida y número de plazas, enclase turista y en primera clase, disponibles para este grupo de agencias de viajes.
• Datos de los clientes: CURP, nombre, apellidos, dirección y teléfono.
Las restricciones que nos plantean son las siguientes:
• Es necesario almacenar dónde ha contratado el cliente un viaje (alojamiento y/o vuelo)determinado.
• El cliente puede elegir cualquiera de los vuelos que oferta el grupo de agencias de viajes encualquier categoría (primera o turista).
• El cliente puede elegir cualquiera de los hoteles que oferta el grupo de agencias de viajes encualquier régimen (media pensión o pensión completa), siendo necesario almacenar la fecha de llegada y la fecha de partida.
Suscribirse a:
Entradas (Atom)
